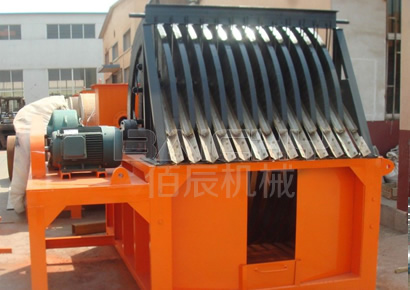

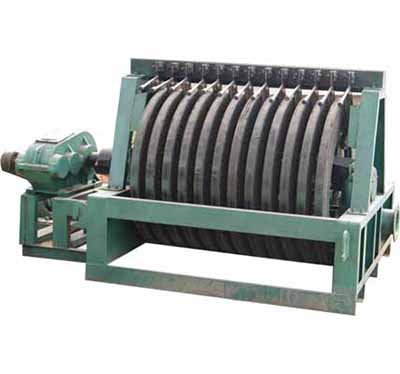

盤式尾礦回收機
【分級粒度】2-150μm 【生產能力】0.1-10t/h 【分級效率】80%-97%
【應用領域】
廣泛應用于高硬度物料、非金屬礦、化工、食品醫藥, 金屬材料等。
【適用物料】
碳化硅、各種剛玉、石英、高嶺土、碳酸鈣、珍珠粉、靈芝、鋁粉、鎂粉等。
產品簡介
盤式尾礦回收機是由主機、卸礦裝置、集礦槽、溜槽及機架五大部分組成。其工作原理是主機磁盤裝在溜槽中，礦漿從溜槽的一端流入，并通過磁盤與磁盤的縫隙，礦漿中磁性礦物被吸附在磁盤表面，剩下非磁性礦漿從溜槽另一端流出。主機磁盤轉動，吸附在磁盤表面的磁性礦物被帶出礦漿液面，當進入卸礦區時，由插入磁盤縫隙之間的卸礦裝置將磁表面吸附的磁性礦物拋入集礦槽中，由集礦槽收集輸出。
設備優勢
1、磁場布置：磁盤磁極間距小,磁盤與磁盤之間無零磁區。
2、卸礦：卸礦為非接觸型強制卸礦,磁盤表面留有一層粉保護層,磁盤表面無磨損,整機壽命是常規型的8-10倍,是時也使回收磁性礦物的品位提高。
3、處理量大：該機是針對尾礦再選專門設計的,其結構具有處理大流量,低品位尾礦的特點,是現有筒式磁機的處理量的幾倍甚至十幾倍。
4、回收率高：所有通過磁盤之間的物料均受到磁場的作用,磙性礦物得到充分回收,回收率高。
5、節水由于采用獨到場布置,磁性礦物中含胃大量水分,被卸下的礦物呈現流動狀態,基本上可以和不加水或加少量的補充水。
6、節一臺盤式尾礦回收機處理其它普通設備單臺處量的幾倍甚至十幾倍,裝機容量只有幾千瓦、故節電效果明顯。
7、安裝方便盤式尾礦回收機具有處理量大、占地小、進出料位差小、在有尾溜槽的地方基本上都可以安裝。
8、經濟效益高設備投資小、產出效益高、年產出效益一般是設備投資的幾倍甚至十幾倍。
工作原理
主機磁盤裝在溜槽中,礦漿從溜槽的一端流入,并通過磁盤與磁盤的縫隙,礦漿中磁性礦物被吸附在磁盤表面,剩下非磁性礦物的礦物的礦漿從溜槽另一端流出.主機磙盤轉動,吸附在磁盤表面磁性礦物被帶出礦漿液面,當進入卸礦區內,由插入磁盤縫隙之間并轉動的卸礦裝置將磁置表面吸附的磁性礦物拋入集礦槽中,由集礦槽收集輸出。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當地水電基礎設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 規格型號 | 產量(t/h) | 配用動力(kw) | 外形尺寸(mm) |
| GX-6型 | 1-2.5 | 2.2 | 1700×1500×1350 |
| GX-8型 | 1.5-4 | 3 | 1700×1600×1350 |
| GX-12型 | 3.5-14 | 5.5 | 1750×2200×1400 |
