螺旋溜槽
【給礦粒度】0.3mm-0.02mm 【給礦濃度】25%-55% 【生產能力】8 t/h -0.2t/h
【應用領域】
適用于分選粒度0.3--0.02毫米細料的金屬礦以及具有比重差異的其他有色金屬、稀有金屬和非金屬礦物體。
【適用物料】
鐵礦、鈦鐵礦、鉻鐵礦、硫鐵礦、鋯英石、金紅石、獨居石、磷乙礦、鎢礦、錫礦、鉭礦、鈮礦等。
產品簡介
佰辰螺旋溜槽采用新設計圖紙和成套技術組織生產，嚴格質檢，保證產品各項技術要求。具有先進水平的重選新設備。經冶金部組織有關科研，設計，高校和廠礦等單位進行鑒定通過，認為該設備性能優良，選別指標先進，確定成批生產、推廣使用。
- 1
- 2
- 3
- 4
設備優勢
產品具有結構合理,安裝簡單,占地面積少,操作簡易,選礦穩定,分礦清楚,處理量大,效率高選礦富集比高、回收率高,運轉可靠的特點.具有重量輕、防潮、防銹、耐腐蝕,對給礦量和濃度、粒度、品位的波動適應性強,無噪音等優點。
工作原理

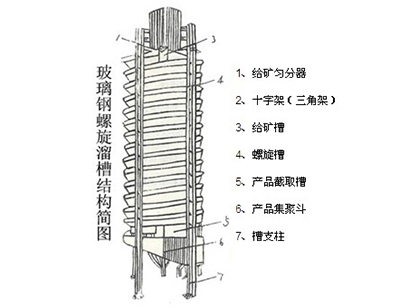

將螺旋溜槽立起,校準垂直線,用鐵架或木頭固定在合適的位置,由砂泵將礦砂送到螺旋上頂兩個進料口處,加入補充水,調節礦槳濃度,礦槳自然從高往下旋流,在旋轉的斜面流速中產生一種慣性的離心力,以礦砂的比重,粒度,形狀上的差異,通過旋流的重力和離心力的作用,將礦與砂分開,精礦流入精礦斗用管道接出,尾砂流進尾砂斗用管道接到砂池,再用砂泵排走,完成了選礦的全過程。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A(chǔ)設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 型號 | 5LL-1500 | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 |
| 外徑 | 1500 | 1200 | 900 | 600 | 400 |
| 螺距 | 541,720 | 900,720,540 | 675,540,405 | 450,360,270 | 240,180 |
| 橫向傾斜角(°) | 9 | 9 | 9 | 9 | 9 |
| 單臺螺旋頭數 | 4-2 | 4-2 | 4-2 | 3 | 2 |
| 給礦粒度 | 0.3-0.02 | 0.3-0.03 | 0.3-0.03 | 0.2-0.02 | 0.2-0.02 |
| 給礦濃度(°) | 25-55 | 25-55 | 25-55 | 25-55 | 25-55 |
| 生產能力(t/h) | 6-8 | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 |
| 長度 | 1560 | 1360 | 1060 | 700 | 460 |
| 寬 | 1560 | 1360 | 1060 | 700 | 460 |
| 高 | 5230 | 5230 | 4000 | 2600 | 1500 |
