高壓懸輥磨粉機
【推薦進料】0-25mm 【推薦細度】120目-325目 【生產能力】0.6t/h-5t/h
【應用范圍】
中小型礦山、化工、建材、冶金、耐火材料、水泥等行業。
【適用物料】
加工莫氏硬度七級以下，濕度在6%以下的各種非易燃易爆礦石，如 石膏、 滑石、 方解石、 石灰石、 大理石、 重晶石、 白云石、 花崗巖、 高嶺土、 鋁礬土、 氧化鐵紅、 鐵礦等。
產品簡介

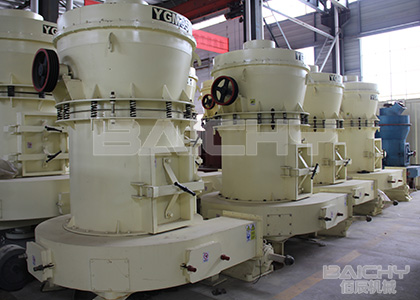

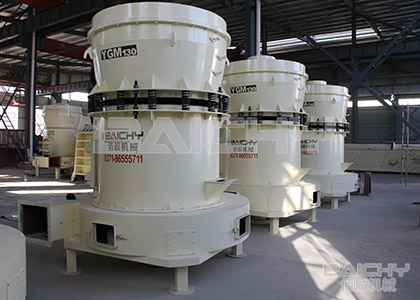

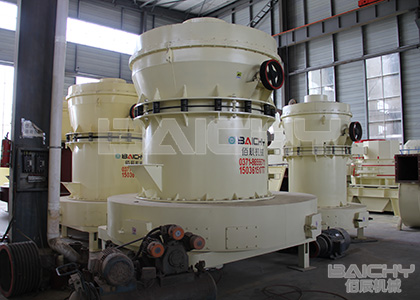

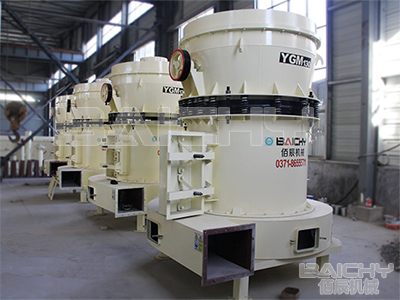

高壓懸輥磨粉機是我公司工程師結合多年雷蒙磨粉機的現場經驗，潛心研發改進的一種現代化磨粉機的升級產品，同時也開創了工業制粉領域效率高、低能耗的新紀元。
- 1
- 2
- 3
- 4
設備優勢
生產成本低, 穩定性好，性能高
基座采用高強度、防振裂球墨鑄鐵，中機體與基座采用軟連接，無剛性接觸，有效避免磨腔內產生的振動傳給中機體、分析機造成部件損壞，也可有效提高分析精度。
減速機，過載保護
采用減速機，運轉平穩、性能可靠，有效提高整機穩定性。減速機與電機采用三角帶傳遞動力，有利于過載保護。
分析機采用變頻調速
分析機采用變頻調速，比用電磁調速節能，調速控制無誤，過程控制機動性好，自動化程度高。
旋風集粉器
集粉效率高，投資費用低，集粉過程中可隔離大部分細小塵埃。旋風集粉器集粉定量排出，有效降低整條風力系統的壓力損失。用戶也可根據成品粉塵含量選配“旁路集粉器”，減少塵埃含量。生產成本低, 穩定性好，性能高
基座采用高強度、防振裂球墨鑄鐵，中機體與基座采用軟連接，無剛性接觸，有效避免磨腔內產生的振動傳給中機體、分析機造成部件損壞，也可有效提高分析精度。
減速機，過載保護
采用減速機，運轉平穩、性能可靠，有效提高整機穩定性。減速機與電機采用三角帶傳遞動力，有利于過載保護。
分析機采用變頻調速
分析機采用變頻調速，比用電磁調速節能，調速控制無誤，過程控制機動性好，自動化程度高。
旋風集粉器
集粉效率高，投資費用低，集粉過程中可隔離大部分細小塵埃。旋風集粉器集粉定量排出，有效降低整條風力系統的壓力損失。用戶也可根據成品粉塵含量選配“旁路集粉器”，減少塵埃含量。
工作原理

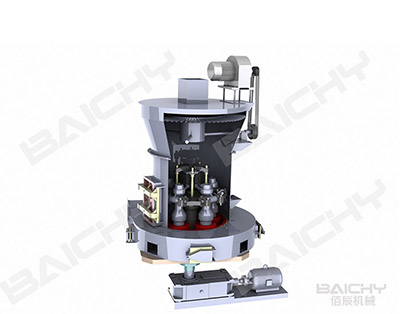

原礦物料細碎后，由提升機將物料送至小料倉，再經振動給料機均勻連續的送入主機磨室內，高壓彈簧產生的作用力和主軸的高速旋轉產生的作用里，一并轉換為強大的離心力，磨輥向外擺動，緊壓于磨環，鏟刀鏟起物料送到磨輥與磨環之間，在強大的離心力下，磨輥滾動碾壓可將物料一次性研磨更加透徹。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選，細度過粗的物料落回重磨，合格細粉隨氣流進入成品旋風集粉器，并經出粉管排出，即為成品。在磨室內因被磨物料中有水分，研磨時生熱，水氣蒸發，以及整機各管道接口不嚴密，外界氣體被吸入，使循環氣壓增高，保證磨機在負壓狀態下工作,所增加的氣流量通過余風管排入除塵器，被凈化后排入大氣。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當地水電基礎設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 型號 | 磨輥數量 | 磨環直徑和高度 (mm) |
磨環直徑和高度 (mm) |
進料尺寸 (mm) |
成品粒度 | 生產能力(t/h) | 主機功率(Kw) | 外形尺寸 |
| YGM65 | 3 | 210×150 | 650×150 | ≤15 | 0.613-0.033 | 0.4-1.8 | 15 | 4100×3300×4500 |
| YGM75 | 3 | 260×150 | 780×150 | ≤15 | 0.613-0.033 | 1-3 | 18.5 | 4300×3500×5100 |
| YGM85 | 3 | 270×150 | 830×150 | ≤20 | 0.613-0.033 | 1.2-4 | 22 | 5300×4100×5200 |
| YGM85B | 3 | 270×150 | 830×150 | ≤20 | 0.613-0.033 | 1.2-3.5 | 22 | 5300×4100×5200 |
| YGM95 | 4 | 310×190 | 950×190 | ≤25 | 0.613-0.033 | 2.1-5.6 | 45 | 7100×5900×7900 |
| YGM130 | 5 | 410×230 | 1280×230 | ≤30 | 0.613-0.033 | 2.5-9.5 | 90 | 7900×8000×9700 |
| YGM160 | 6 | 450×300 | 1600×300 | ≤35 | 0.613-0.033 | 8-16 | 132 | 12550×5700×8355 |
| YGM190 | 6 | 500×330 | 1900×330 | ≤40 | 0.613-0.033 | 18-36 | 250 | 11200×8530×9685 |
