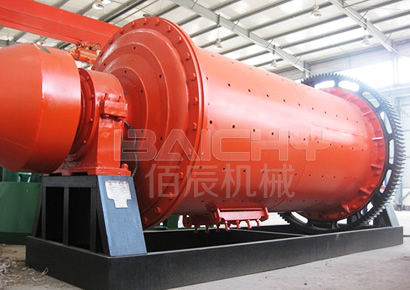

溢流型球磨機
【磨礦形式】開流/圈流 【電機功率】245KW-2500KW 【生產能力】6.5 t/h -62t/h
【應用范圍】
溢流型球磨機是目前選礦廠采用普通的磨礦機。研磨產品較細，常用于細磨礦,即磨礦細度小于0.2mm的情況或者兩段連續磨礦的第二段.
【適用物料】
金銀礦、鉬礦、鈾礦、銅礦、鉛鋅礦的再磨；碳酸鈣、高嶺土、云母、滑石、重晶石、氧化鐵紅、石墨、煤、鐵氧體、鋯英砂、電解錳、二氧化錳和水煤漿等。
產品簡介
溢流型球磨機的構造與格子型球磨機基本相同，只是在筒體內排料端無排料格子，再者，在中空軸頸襯套的表面裝有反螺旋葉片，可將礦漿中溢出的小球和粗礦返回磨機內，溢流型球磨機的磨碎產物是經排礦中空軸頸自由溢出.為此,筒體內礦漿的水平高于排礦軸頸母線的水平,故有時又稱為高礦漿液面磨礦機.
設備優勢
溢流型球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。
注：根據物料及排礦方式，可選擇干式球磨機和濕式格子型球磨機。
工作原理

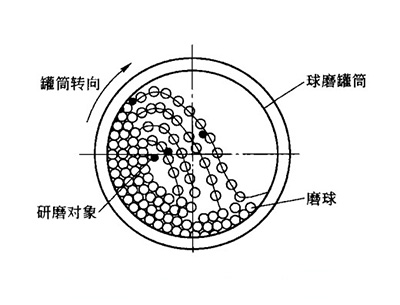

溢流型球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到指定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显谝粋}(cāng)達到粗磨后，經單層隔倉板進入二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A(chǔ)設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 產品規格 (m) | 磨機形式 | 傳動形式 | 減速機 | 電機功率 (kw) | 生產能力 (t/h) | |
| 型號 | 速比 | |||||
| φ1.83×7 | 開流 | 邊緣 | ZD60 | 4.5 | 245 | 6.5-8 |
| φ2.2×7.5 | 圈流 | 邊緣 | ZD70 | 5 | 380 | 8-10 |
| φ2.2×11 | 開流 | 中心 | D110 | 35.5 | 630 | 12-13 |
| φ2.2×13 | 開流 | 中心 | D110 | 35.5 | 630 | 16-18 |
| φ2.4×13 | 開流 | 中心 | D110 | 35.5 | 800 | 20-23 |
| φ2.6×13 | 開流 | 中心 | MFY100 | 19.5 | 1000 | 28-32 |
| φ3×9 | 圈流 | 邊緣 | D125 | 41.2 | 1000 | 28-36.5 |
| φ3×11 | 圈流 | 中心 | D140 | 42.8 | 1250 | 36-47 |
| φ3.2×13 | 開流 | 中心 | D140 | 36.5 | 1600 | 45-50 |
| φ3.8×13 | 開流 | 中心 | MFY250 | 16.5 | 2500 | 60-62 |
